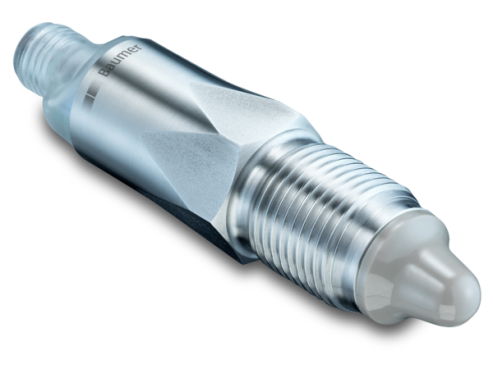

CLEVERLEVEL® — УНИВЕРСАЛЬНЫЙ СИГНАЛИЗАТОР уРОВНЯ

интеллектуальная альтернатива вибрационной вилке

ОПРЕДЕЛЯЕТ УРОВЕНЬ ПЕНА / ЖИДКОСТЬ

МГНОВЕННОЕ СЧИТЫВАНИЕ ЗА 0,1 СЕКУНДЫ

ДЛЯ ТРУБОПРОВОДОВ МАЛОГО ДИАМЕТРА — ОТ 25 мм

ДЕШЕВЛЕ ВИБРОВИЛОК НА 15%

CLEVERLEVEL® — УНИВЕРСАЛЬНЫЙ СИГНАЛИЗАТОР уРОВНЯ

интеллектуальная альтернатива вибрационной вилке

ОПРЕДЕЛЯЕТ УРОВЕНЬ ПЕНА / ЖИДКОСТЬ

МГНОВЕННОЕ Срабатывание ЗА 0,1 СЕКУНДЫ

ДЛЯ ТРУБОПРОВОДОВ МАЛОГО ДИАМЕТРА — ОТ 25 мм

Надежная сигнализация предельного уровня в любой среде

Интеллектуальный датчик уровня CleverLevel может быть настроен как для определения пены, так и для определения жидкости под пеной. Пример: установка датчика в качестве защиты насоса от сухого хода. Датчик выдает сигнал, когда в трубопроводе закончится жидкость и останется пена, защитив тем самым насос от повреждения

Высокая скорость переключения датчика уровня CleverLevel — от 0,1 секунды — гарантированно защищает от переполнения или опустошения емкостей при динамичных процессах, например, в аппаратах розлива или дозирования

Компактная конструкция рабочей части датчика уровня CleverLevel позволяет монтировать его в трубопроводы малого диаметра — от DN25. При использовании специальной приварной бобышки от Baumer для монтажа датчика, обеспечивается свободный проток жидкости в трубопроводе, минимизация турбулентности и, как следствие, стабильность технологического процесса.

Технология применения сигнализатора уровня для любых сред

Требования к датчикам так же разнообразны как и число контролируемых рабочих сред. Их применение варьируется, начиная с защиты насосов от сухого хода за счет точной идентификации предельного уровня и, далее, до разделения фаз и определения различных сред.

Компании Baumer впервые удалось выполнить все эти требования с помощью уникальной сенсорной технологии. При этом материал не играет роли — будь это сыпучий материал, порошок, жидкость или пена, либо клейкая, вязкая или жидкая среда.

Каталог продукции CleverLevel®


АртикулНаименование
LBFS-B1111.0
Сигнализатор уровня емкостно-частотный CleverLevel, компактное исполнение, -40 + 115 С, Pmax=100 bar, 12-30 VDC, IP67, выход PNP, разъем М12x4 pin, индикация, соединение G 1/2" нерж. сталь 304, EAC (ТР ТС 020/2011)

LBFS-B1421.0
Сигнализатор уровня емкостно-частотный CleverLevel, компактное исполнение, -40 + 115 С, Pmax=100 bar, 12-30 VDC, IP67/IP69K, выход PNP, разъем М12, 4 pin, индикация, соединение G 1/2" гигиеническое исполнение, нерж. сталь 316L, EAC (ТР ТС 020/2011)

LBFS-B1K21.0
Сигнализатор уровня емкостно-частотный CleverLevel, удлиненное исполнение L=82 мм, -40 + 115 С, Pmax=100 bar, 12-30 VDC, IP67, выход PNP, разъем М12, 4 pin, индикация, соединение G 1/2" гигиеническое исполнение, нерж. сталь 316L, EAC (ТР ТС 020/2011)

LBFS-B1L21.0
Сигнализатор уровня емкостно-частотный CleverLevel, удлинение 250 мм со скользящей гайкой, -40 + 200 С, Pmax=5 bar, 12-30 VDC, IP67, выход PNP, разъем М12, 4 pin, индикация, соединение G 1/2", нерж. сталь 316L, EAC (ТР ТС 020/2011)



LFFS-B21.0

Сигнализаторуровня емкостно-частотный CleverLevel, -40 +115 С, Pmax=100 bar, 12,5 - 36 VDC, IP67, выход PNP/NPN, разъемM12 4pin,индикация, соединение G 1/2" гигиеническоеисполнение, нерж. сталь 316L, EAC (ТР ТС 020/2011)


LBFI-21.010.G07020.1.0000.0
Сигнализатор уровня емкостно-частотный CleverLevel, компактное исполнение, -40 + 115 С, Pmax=100 bar, 8-36 VDC, IP67/IP69K, выходы: 2xPNP + I/O Link, разъем М12x4 pin, индикация, соединение G 1/2" нерж. сталь 304
LBFH-21.010.A03020.1.0003.0
Сигнализатор уровня емкостно-частотный CleverLevel, компактное исполнение, -20 + 115 С, Pmax=10 bar, 8-36 VDC, IP67/IP69K, выходы: 2xPNP + I/O Link, разъем М12x4 pin, индикация, соединение G 1/2" гигиеническое исполнение, нерж. сталь 316L

Каталог продукции CleverLevel®

Технологическое соединение:

G1/2 A, G3/4 A, G1 A, 1/2-14 NPT, 3/4-14 NPT

Рабочая температура:

–40 … 115 °C

Область применения:

Общепромышленное исполнение

Технологическое соединение:

G1/2 A гигиеническое исполнение

Рабочая температура:

–40 … 115 °C

Область применения:

Пищевая и фармацевтическая промышленность

Технологическое соединение:

G1/2 A монтаж со стороны процесса

Рабочая температура:

–40 … 115 °C

Область применения:

Общепромышленное исполнение

Технологическое соединение:

M18 x 1

Рабочая температура:

–40 … 115 °C

Область применения:

Общепромышленное исполнение

Технологическое соединение:

G1/2 A, 1/2-14 NPT с термовставкой

Рабочая температура:

–40 … 150 °C

Область применения:

Общепромышленное исполнение

Технологическое соединение:

G1/2 A гигиеническое исполнение, длина 82 мм

Рабочая температура:

–40 … 115 °C

Область применения:

Пищевая и фармацевтическая промышленность

Технологическое соединение:

G1/2 A гигиеническое исполнение с муфтой перемещения, длина 250 мм

Рабочая температура:

–40 … 200 °C

Область применения:

Пищевая и фармацевтическая промышленность/Общепромышленное исполнение

Технологическое соединение:

G1/2 A гигиеническое исполнение

Рабочая температура:

–40 … 115 °C

Область применения:

Пищевая и фармацевтическая промышленность

Технологическое соединение:

Гигиеническое исполнение, стандарт 3A DN38

Рабочая температура:

–40 … 115 °C

Область применения:

Пищевая и фармацевтическая промышленность

Технологическое соединение:

G1/2 A гигиеническое исполнение с муфтой перемещения, длина 150/250 мм

Рабочая температура:

–40 … 115 °C

Область применения:

Пищевая и фармацевтическая промышленность

 УНИВЕРСАЛЬНОЕ решение для Ваших задач

Сигнализация предельного уровня в накопительных емкостях, баках, трубопроводах

В накопителях, буферных емкостях и наполнительных баках в основном применяются датчики верхнего и нижнего уровня. Малое время срабатывания сенсора обеспечивает точный и надежный контроль уровня заполнения.

Индикация уровня пенящихся жидкостей

В некоторых технологических процессах среда проявляется в разных фазах, например, жидкой или пенистой. Можно настроить датчик как для определения пены, так и для определения жидкости под пеной. Также могут быть определены примеси и суспензии (например, масло в воде).

Сигнализация предельного уровня вязких сред

При работе с липкими и вязкими средами большую роль играют вязкость и адгезия. Для датчиков CleverLevel® не представляют проблем остаточные налипания. Приборы надежны и не нуждаются в чистке.

Сигнализация предельного уровня сыпучих материалов

Сыпучие материалы различной фракции используются на множестве предприятий. При технологическом процессе они могут попадать между зондами вибрационной вилки, вызывая при этом ложные срабатывания. Датчики уровня CleverLevel® подходят для любых сред. Нарушения производственного процесса уже в прошлом.

Защита насосов от сухого хода

Сухой ход насоса — критическая проблема в технологическом процессе, поскольку может привести к ошибкам в дозировании или повреждению самого насоса. Датчики CleverLevel® решают эти проблемы даже при работе с вязкими или липкими средами.

СОЗДАН СПЕЦИАЛЬНО ДЛЯ ПИЩЕВОЙ ПРОМЫШЛЕННОСТИ

Благодаря особой конструкции и высококачественным материалам, например, специальной высококачественной нержавеющей стали и PEEK, наши датчики соответствуют всем требованиям к производству пищевых продуктов, напитков и фармацевтической продукции.

Наконечник датчика изготовлен из полимера PEEK и погружается в рабочую среду только на 15 мм. Таким образом исключаются вызываемые датчиком
помехи или нежелательные (вихревые) тени в потоке жидкости.

Установка датчика осуществляется так же просто, как и сама эксплуатация. Все среды определяются с помощью заводских установок. Расширенные
функции, например, раздел сред или широтно-импульсная модуляция, легко конфигурируются.

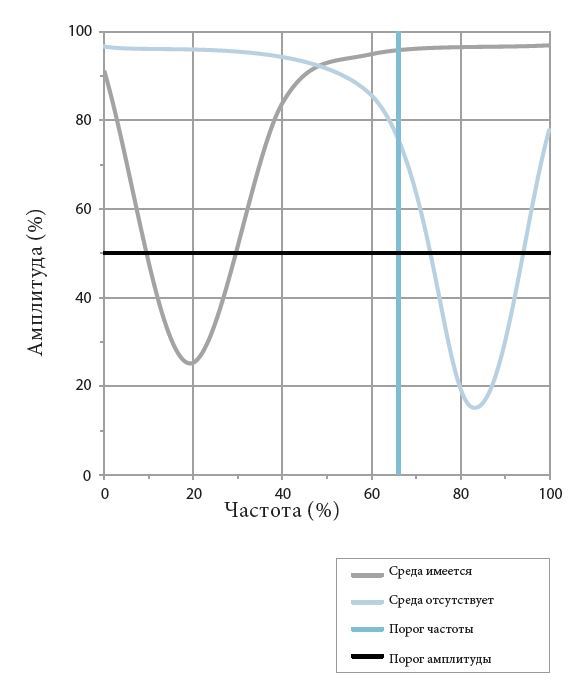

Принцип измерения

Электрод внутри наконечника и корпус датчика образуют конденсатор. Измеряемый материал имеет собственную диэлектрическую постоянную, от которой зависит значение емкости. Датчик измеряет электрическую емкость между зондом и стенкой емкости, кроме того вместе с катушкой, находящейся в контактной части, образуется резонансный контур. Как только измеренная резонансная частота достигает установленного порог срабатывания, происходит переключение выходного сигнала датчика.

ИННОВАЦИИ И ПРЕИМУЩЕСТВА

Надежность


  • Невосприимчивость к пене, отложениям, потокам, турбулентности и взвешенным твердым фракциям
  • Температурная стабильность и повторяемость до 200 °C рабочей среды
  • Устойчивость к ударам и вибрациям



Экономичность



  • Датчик для любых рабочих сред
  • Не нуждается в уходе

Функциональность


  • Голубой светодиодный индикатор точки переключения
  • Короткое время срабатывания < 100 мс
  • Прочный коррозионно-стойкий корпус
  • Полностью интегрированная электроника
  • Отсутствие подвижных частей — неразъемное технологическое соединение из PEEK


Гибкость


  • Широкий ассортимент моделей для различных областей применения
  • Обширный выбор технологических соединений и адаптеров

Альтернатива вибрационной вилке

  • Удобная чистка — гарантированное качество процесса и минимальный риск загрязнения
  • Устойчивость к адгезии — нет простоев благодаря минимизации засорений
  • Компактная рабочая часть — снижения влияния на технологический процесс и упрощение конструкции оборудования
  • Выбор вариантов исполнения (компактное, удлиненное, подвесное, с муфтой перемещения) — высокая гибкость монтажа
  • Применимость как для жидкостей, так и для сыпучих веществ с DK (диэдектрическая проницаемость) > 1,5 — снижение номенклатуры ЗИП и упрощение технического обслуживания
  • Определение раздела сред — гарантия стабильности технологического процесса

Постоянная эксплуатация при температурах среды до +150 °C / 200 °C. Голубой индикатор точки переключения облегчает управление процессом. Корпус из высококачественной нержавеющей стали со степенью защиты IP 69K обеспечивает долгий срок службы в неблагоприятных условиях среды. Разнообразие вариантов технологических соединений упрощает интеграцию и переоборудование.
